| 仕様 | 品番 | 色 | 寸法 H X W X L （単位:mm） |
定価 | 図面（PDU) | CAD（DXF） | 取扱説明書 |
|---|---|---|---|---|---|---|---|
| 100V30A12口 (20Aサーキットプロテクタ) |
R6181R | 赤 | 28.5x44x883 | オープン |  |
 |
 |
| 100V30A12口 (20Aサーキットプロテクタ) |
R6181B | 青 | 28.5x44x883 | オープン | |
|
|
| 100V30A24口 (20Aサーキットプロテクタ) |
R6177R | 赤 | 28.5x46x1675 | オープン | |
|
|
| 100V30A24口 (20Aサーキットプロテクタ) |
R6177B | 青 | 28.5x46x1675 | オープン | |
|
|
| 100V20A6口 (ブレーカーなし) |
R6010R | 赤 | 28.5x44x403 | オープン | |
|
|
| 100V20A6口 (ブレーカーなし) |
R6010B | 青 | 28.5x44x403 | オープン | |
|
|
| 200V30A10口 (20Aサーキットプロテクタ) |
R6497R | 赤 | 37x44x873 | オープン | |
|
|
| 200V30A10口 (20Aサーキットプロテクタ) |
R6497B | 青 | 37x44x873 | オープン | |
|
|
| 200V30A24口 (20Aサーキットプロテクタ) |
R6493R | 赤 | 37x44x1513 | オープン | |
|
|
| 200V30A24口 (20Aサーキットプロテクタ) |
R6493B | 青 | 37x44x1513 | オープン | |
|
|
| 200V20A6口 (ブレーカーなし) |
R6315R | 赤 | 36x44x433 | オープン | |
|
|
| 200V20A6口 (ブレーカーなし) |
R6315B | 青 | 36x44x433 | オープン | |
|
|
カラータイプの特長
電源ケーブル接続の運用管理に朗報！！
コンセントバー本体での識別化は設備面・運用面で多くのメリットがあります
● 業界初！国内製Basicコンセントバーで本体及びプラグをカラー化！！
● 系統トラブル時に目視による早期の状況判断が可能になります。
● データセンター内の電源冗長系統の統一化や１９インチラック内の搭載機器の電源系統の識別を明確化
各系統別への接続ミスや混乱を軽減できます。
● プラグも本体ボディと同色化され、設備側電源への接続ミスにも配慮。
● 口数通し連番でのアウトレットナンバー表示（一部製品を除く）。作業指示の明確化を実現。
● フルラックサイズ、ハーフラックサイズ、クォーターラックサイズに対応したコンセントバーをラインナップ。
横にスクロールしてご覧いただけます。
| 30A 対応 | 20A 対応 | |
| 適用電線 | VCT5.5ｍｍ²（３芯） | VCT5.5mm²（３芯） VCT3.5mm²（３芯） |
| 適合圧着端子 | 丸型圧着端子 R5.5-5 （JIS C2805相当品） | |
| 仕様環境条件 | ・周囲温度 -5℃～４０℃（但し、２４時間の平均値が３５℃を超えないものとする） ・周囲湿度 ８５％以下（氷結、結露不可） ・標 高 ２，０００ｍ以下 ・雰 囲 気 適度の水蒸気、煙、じんあい、腐食性ガスなどが存在しないこと。また、異常な振動、衝撃を受けない状態。 |
|

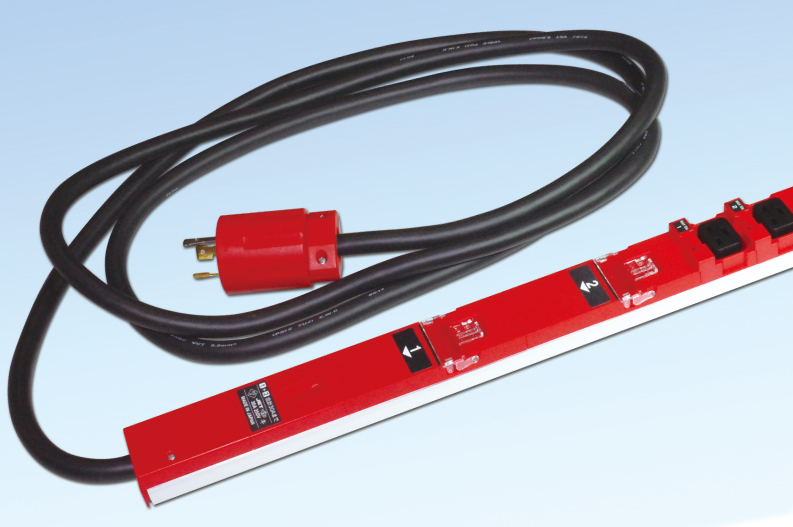

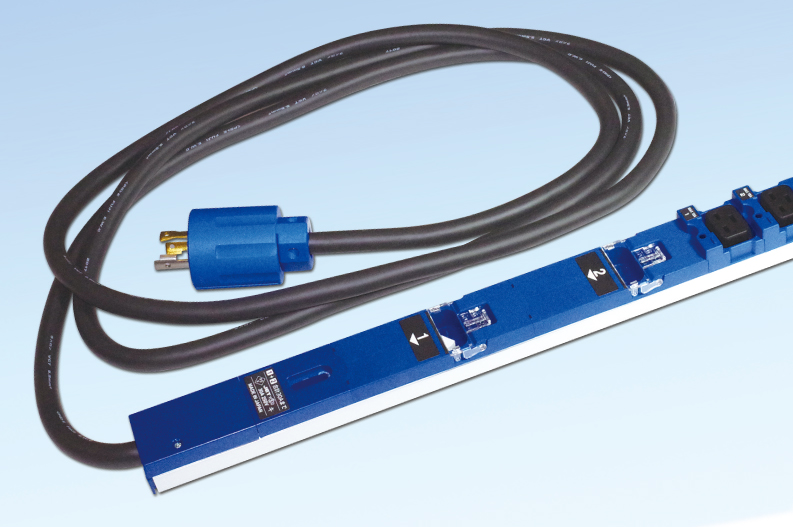

200V Series
横にスクロールしてご覧いただけます。
 |
 |
 |
 |

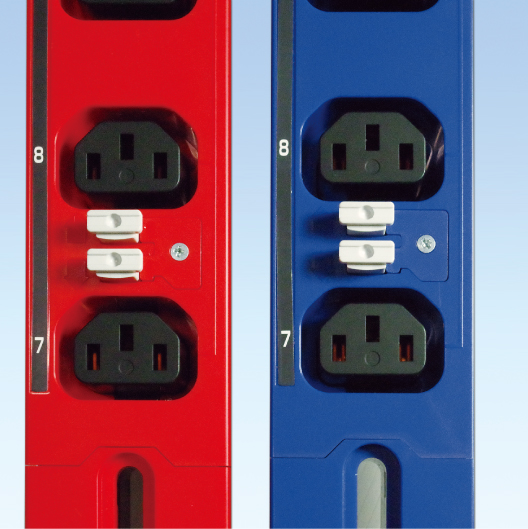

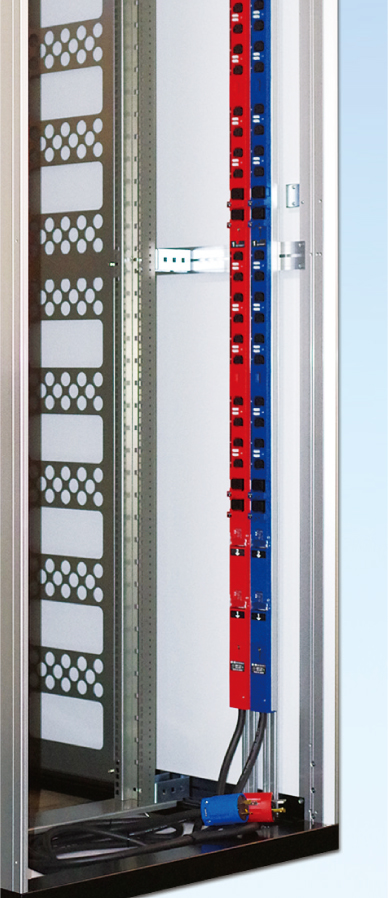

| 差込口NO表示（通し連番） | 取付イメージ |

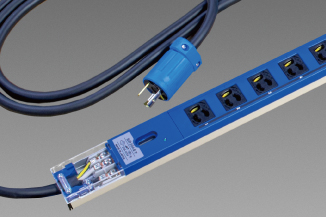

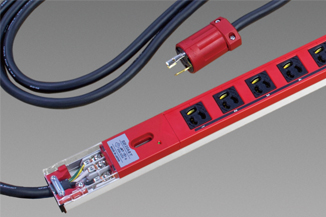

100V Series
横にスクロールしてご覧いただけます。
 |
 |
 |
 |

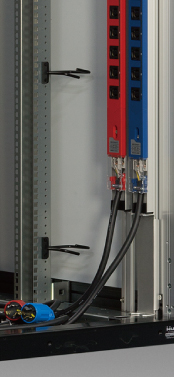

| 差込口NO表示（通し連番） | 取付イメージ |
