コンセントバー(PDU): 100V 系統別電流計測タイプ

HOME > 製品情報 > コンセントバー(PDU) > コンセントバー(PDU): 100V 系統別電流計測タイプ


仕様 品番 寸法 H X W X L
(単位:mm)
定価 図面(PDU) CAD(DXF) 取扱説明書
100V30A18口
(20Aサーキットプロテクタ)
R6183 58.5x46x1475 ¥38,600
100V30A24口
(20Aサーキットプロテクタ)
R6184 58.5x46x1795 ¥43,200

系統別電流計測タイプの特長

横にスクロールしてご覧いただけます。

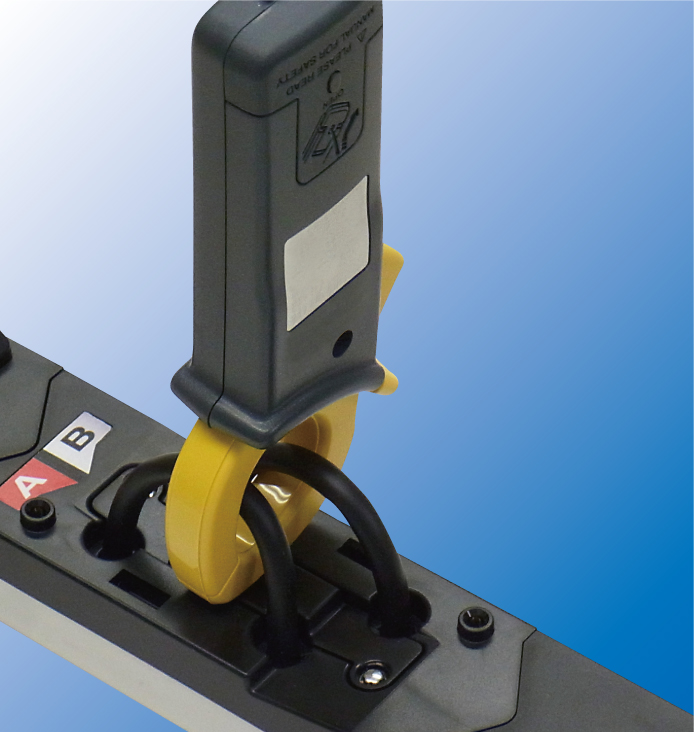

クランプメーター使用例
接続機器の給電停止せずにクランプ
メーターを使用して容易に電流測定毎の
電流測定はもちろん合計の電流測定も可能。

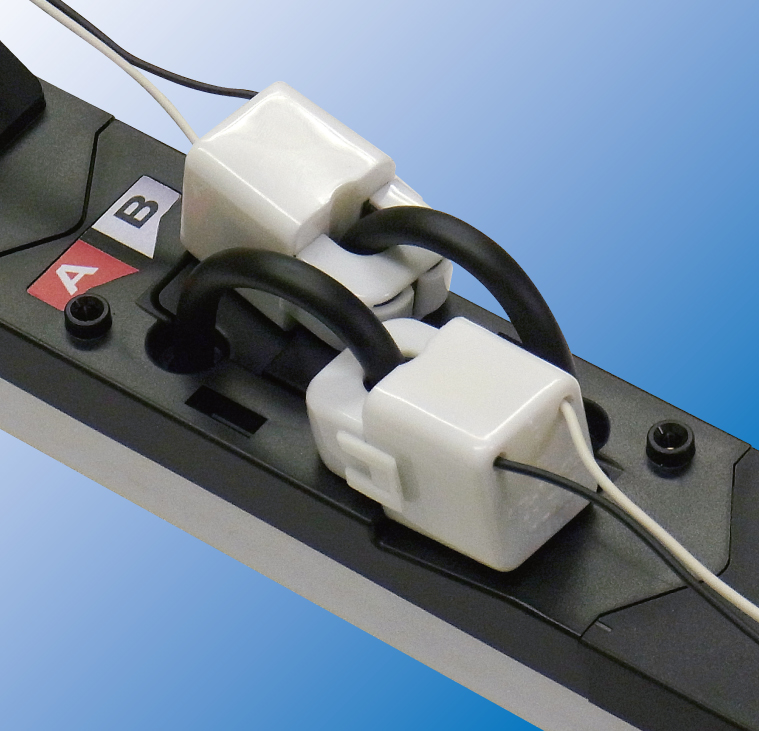

クランプ型電流センサー使用例
クランプ型電流センサーの接続により、
遠隔での電流監視測定が可能。
従来のインテリジェンに比べ導入コストを
抑えられます。
保護カバー付
電流測定用アーチ部を保護するカバー付。
 結線部透明カバー採用
端子台は結線状態が一目で分かる
透明カバーになっております。
※脱落防止のネジ固定タイプ。
 LED表示
通電表示LEDを標準装備。
※30A仕様は各系統に表示。
 アルミボディ
軽量な上、頑丈なボディ
 スリムボディ
スライドレールタイプと比べ
-9.4mmスリム化。
従来比50%以下(-31.5mm)の厚みを実現
スリムタイプ本体厚み28.5mm
(スライドレールタイプは29.5mm)
サーキットプロテクタ搭載
誤作動防止の透明カバー付サーキットプロテクタ(20A×2)搭載。
結線部透明カバー採用
端子台は結線状態が一目で分かる透明カバーに
なっております。
※脱落防止のネジ固定タイプ
