| 仕様 | 品番 | 寸法 H X W X L （単位:mm） |
定価 | 図面（PDU) | CAD（DXF） | 取扱説明書 |
|---|---|---|---|---|---|---|
| 200V30A12口(C13) (20Aサーキットプロテクタ) |
R6479 | 36.5x44x1073 | ￥80,100 |  |
 |
 |
| 200V30A24口(C13) (20Aサーキットプロテクタ) |
R6480 | 36.5x44x1633 | ￥98,500 | |
|
|
| 200V30A12口 (C13×8,C19×4) (20Aサーキットプロテクタ) |
R6498 | 37x44x1073 | ￥79,400 | |
|
|
| 200V30A24口 (C13×20,C19×4) (20Aサーキットプロテクタ) |
R6499 | 37x44x1633 | ￥96,700 | |
|
|
200V 系統別電流表示切替(C13)ロックタイプの特長
横にスクロールしてご覧いただけます。
 |
 |
 |
| 従来比５０％以下（-31.5mm）の厚みを実現 本体厚み29mm |

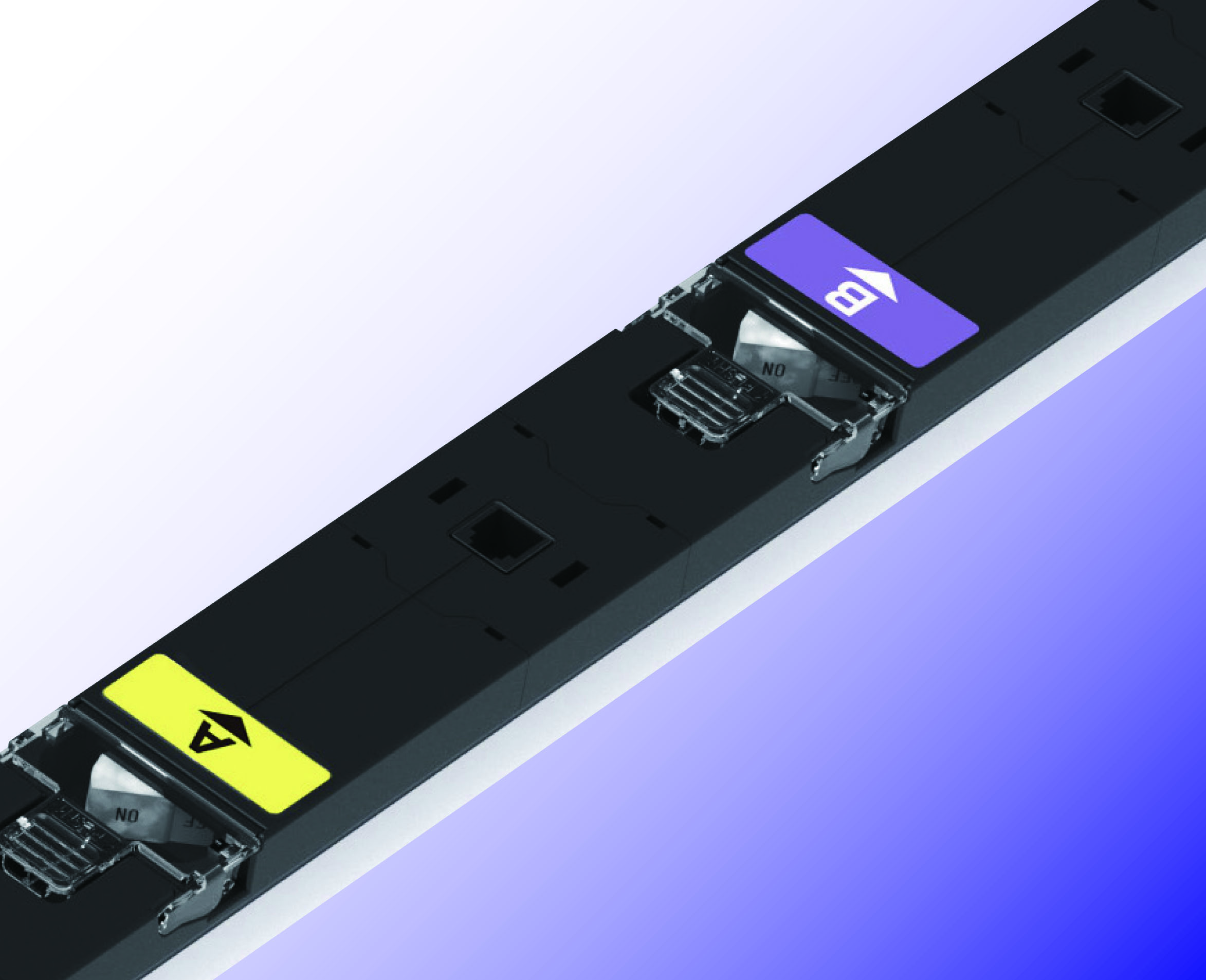

サーキットプロテクタ搭載 誤作動防止の透明カバー付サーキットプロテクタ（20A×２）搭載。 |
結線部透明カバー採用 端子台は結線状態が一目で分かる透明カバーに なっております。 ※脱落防止のネジ固定タイプ |
 |
 |
|

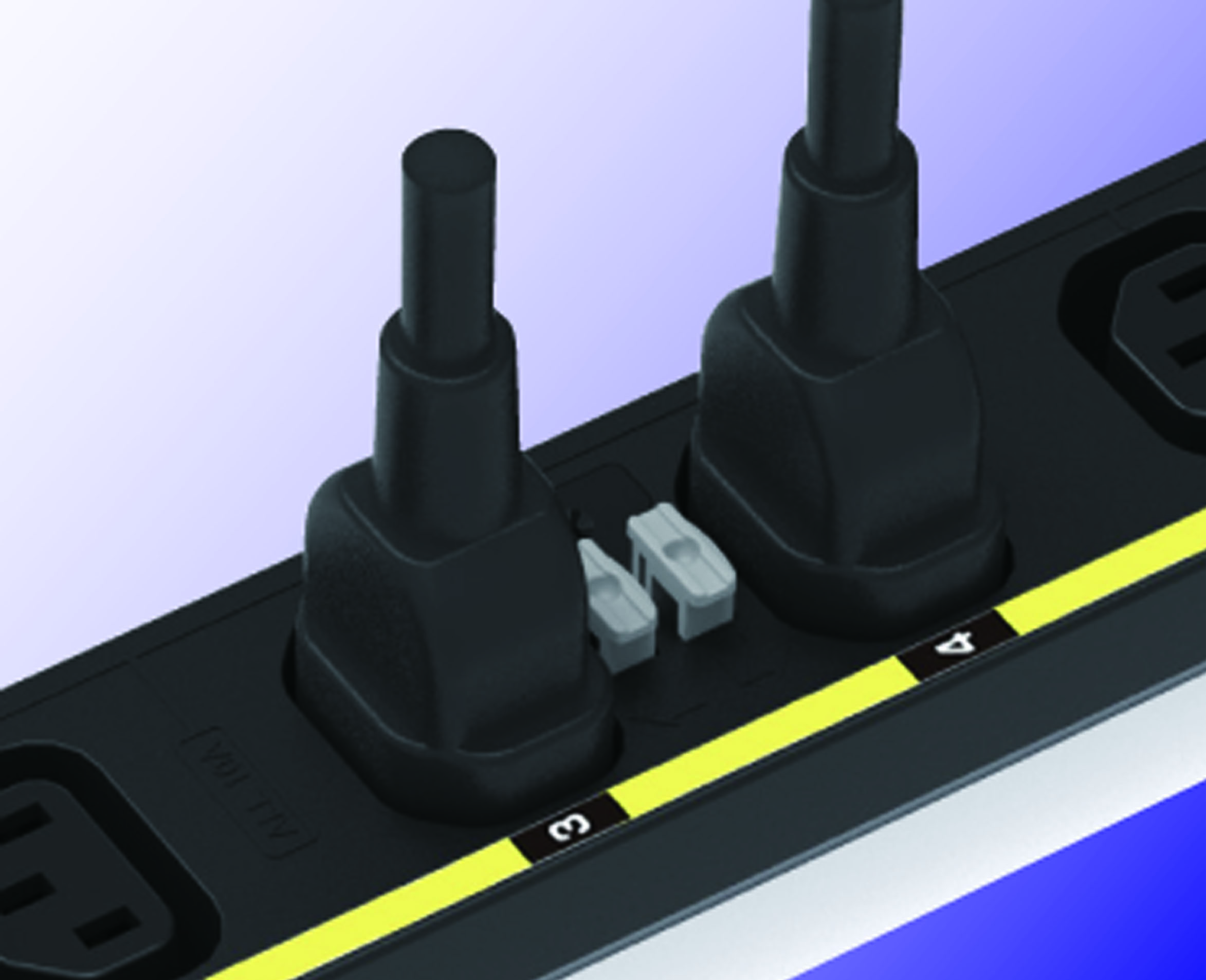

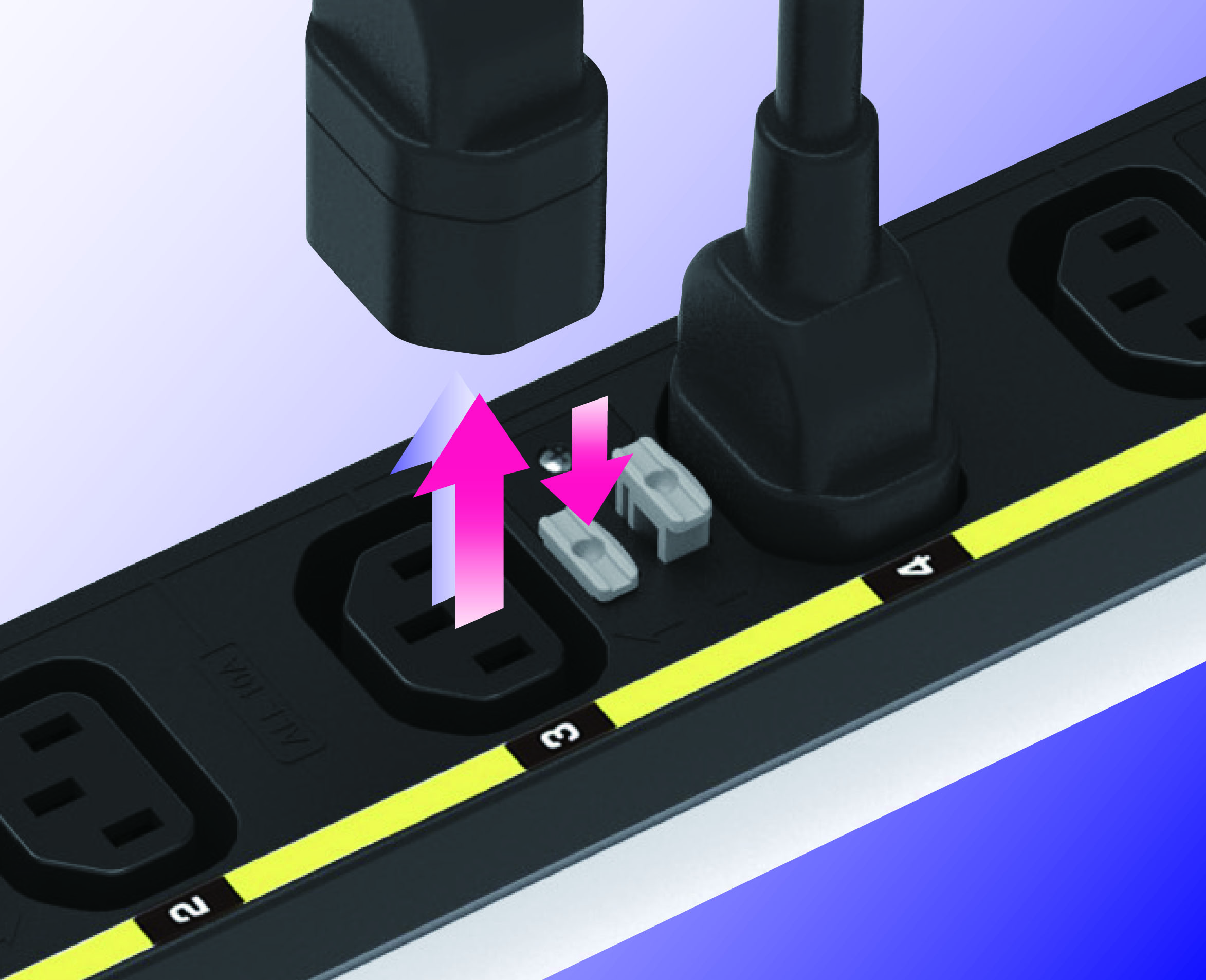

| ロック状態 | リリース時 ※プラグを抜く際は、リリースボタンをドライバー等で押し下げながら引抜きます。 |
 |
| ■表示モード■ SELECTボタンを押す毎に①～④の順で瞬時に電流の表示を切り替えることができます。 |
 |
・従来のコードクランプを着脱する手間が省け作業性が向上します。
・取付穴位置は当社従来品と同位置にあるため、スムーズな置換えが可能です。
・サーキットプロテクタ搭載により、従来比50％以下の厚みを実現したことにより、サーバー機器等の出し入れがスムーズに行えます。
・完全電磁式のサーキットプロテクタ採用により、接続機器から排出されるサーバー熱など周囲温度の影響を受けません。
