埋込USB給電用コンセント

HOME > 製品情報 > 工事用配線器具 > 埋込USB給電用コンセント

特長

Type-C ポート5V3.0Aで高出力、知能IC搭載!(Type-A ポート5V2.4A)
  • Type-C ポートに対応、5V3.0A高出力で急速充電が可能。
  • Type-A ポートは、5V2.4A高出力で急速充電が可能。
  • 知能IC搭載、接続された機器(iPhone、スマートフォン)を瞬時に識別し急速充電ができます。
  • iPhone、iPad、スマートフォンの急速充電が可能。
  • USBポートの挿抜回数は10,000回保証。
  • ホテル、空港ラウンジ、駅の対合室、飲食店などの商業施設やオフィス一般家庭のコンセント等に最適。

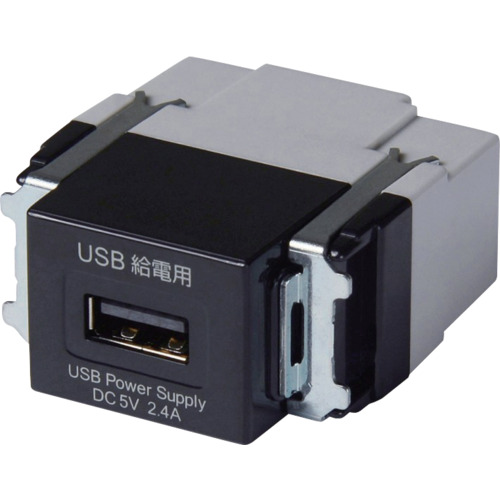

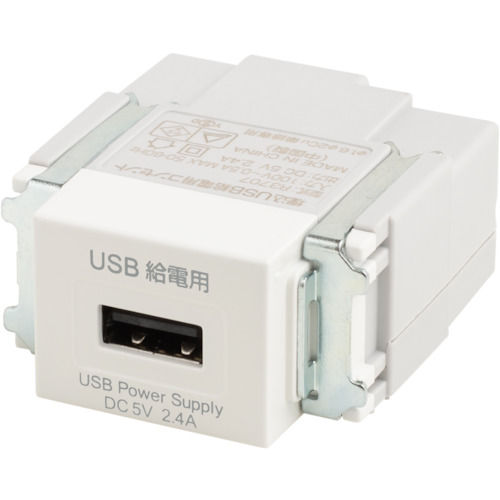

USBコンセントシリーズ ラインナップ

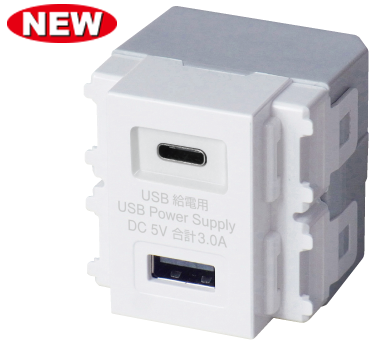

品番 R3704(USB×2) 白・黒

R3704

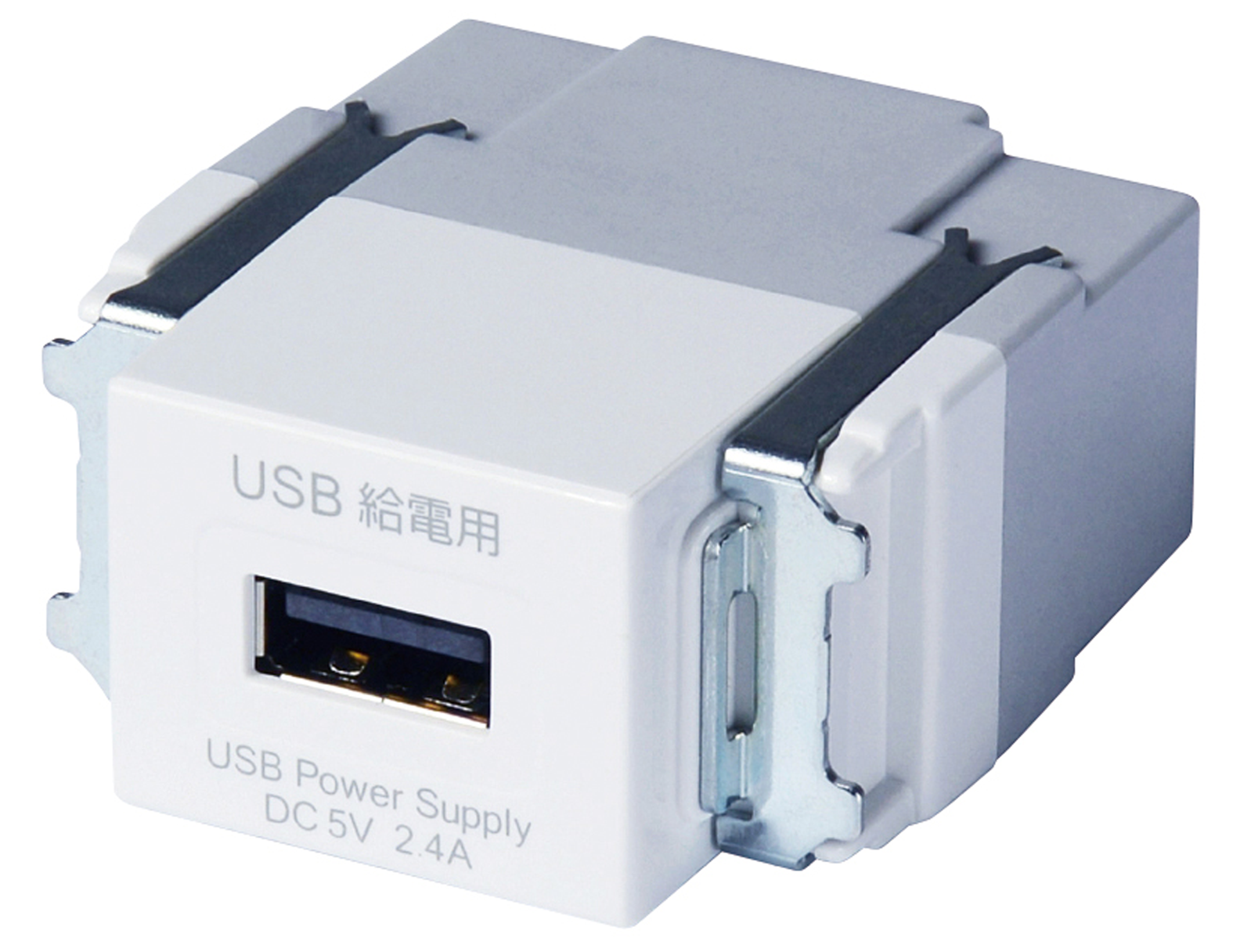

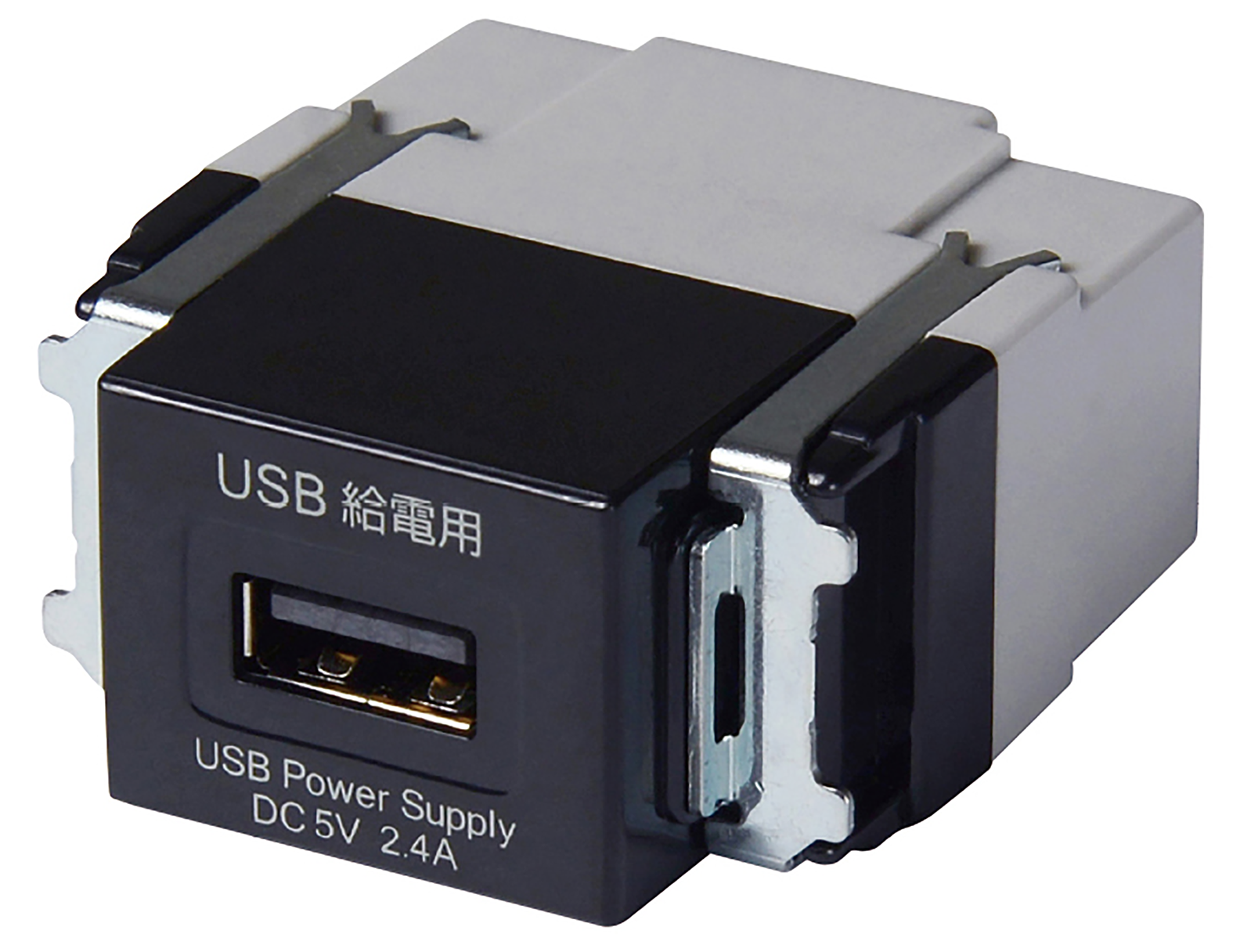

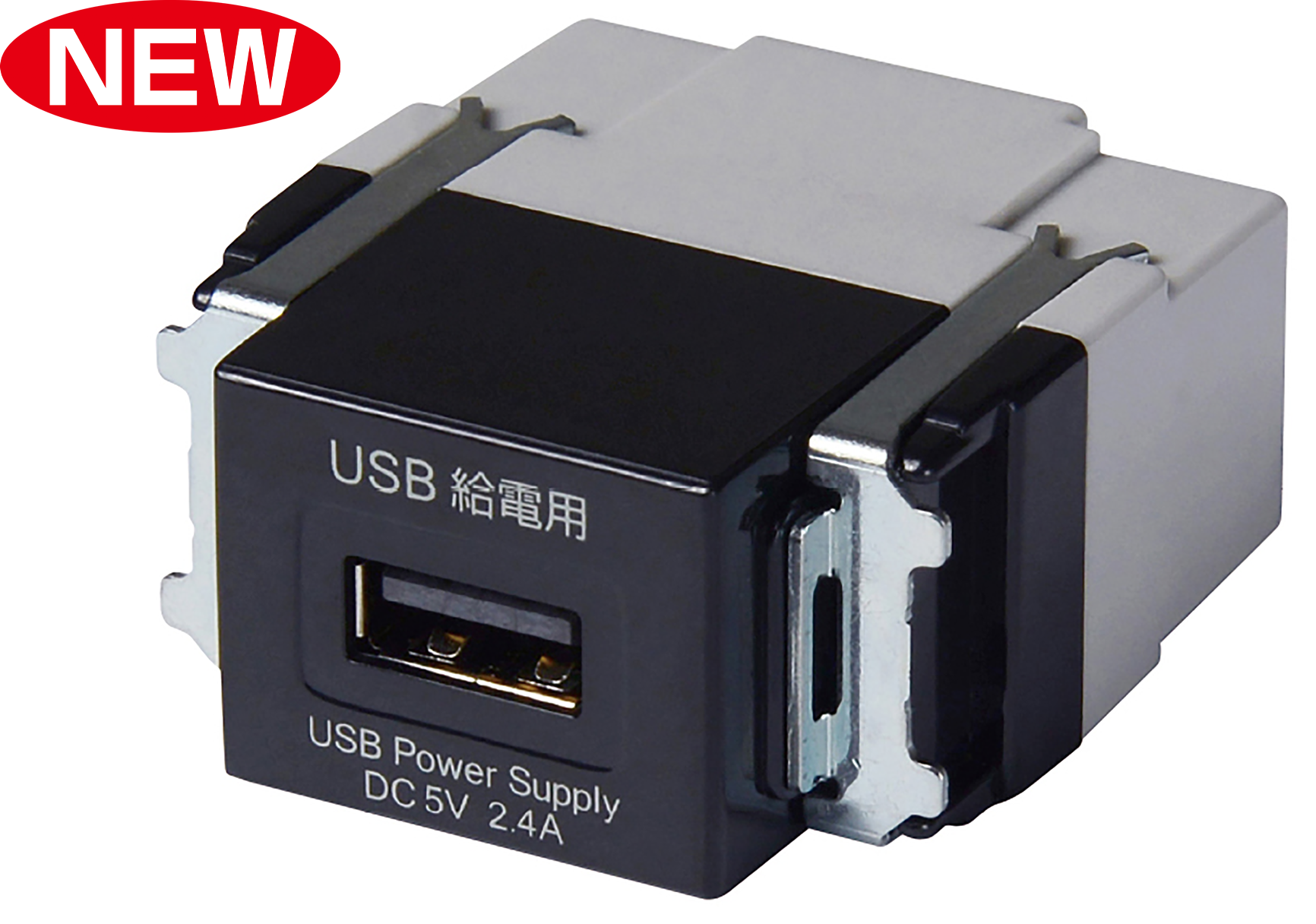

品番 R3703(USB×1) 白・黒

R3701
R3701

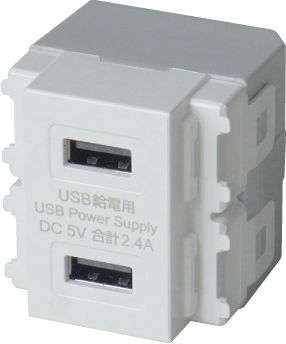

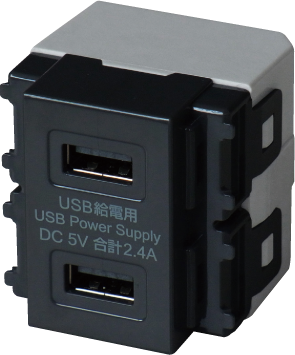

品番 R3701(USB×2) 白・黒・グレー

R3701
R3701

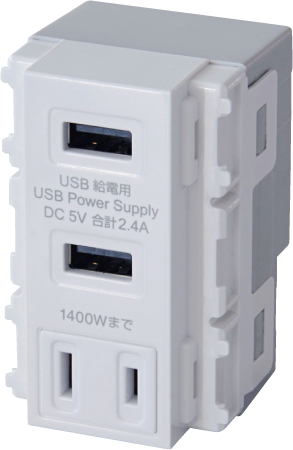

品番 R3702(USB×2,AC×1) 白・黒・グレー

R3702
R3702

取付け例

給電する機器の位置よりも上になるように取付けることをお勧めいたします。

カウンター席や待合室など

カウンター席や待合室など

ホテルの客室など

ホテルの客室など

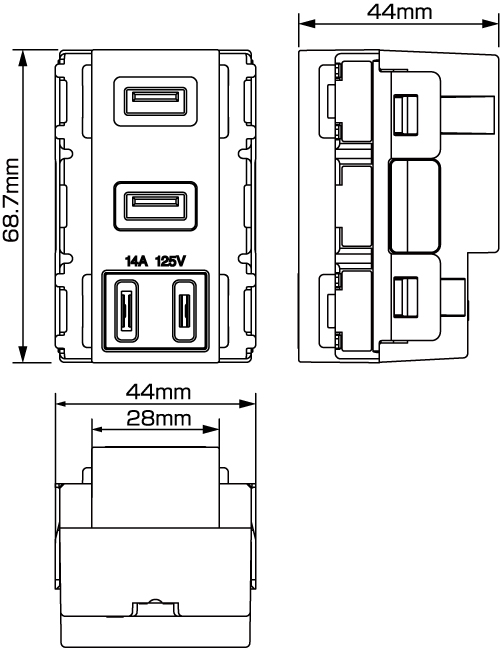

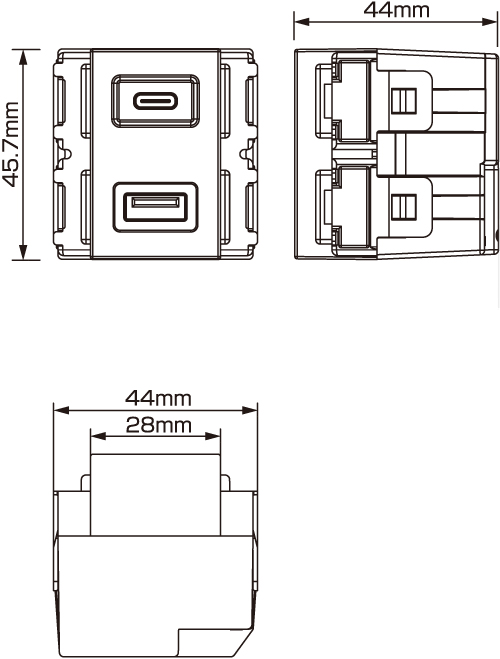

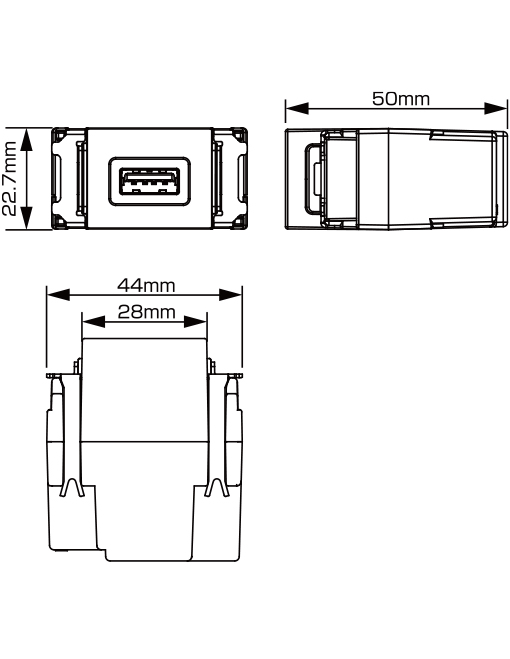

寸法図

R3704

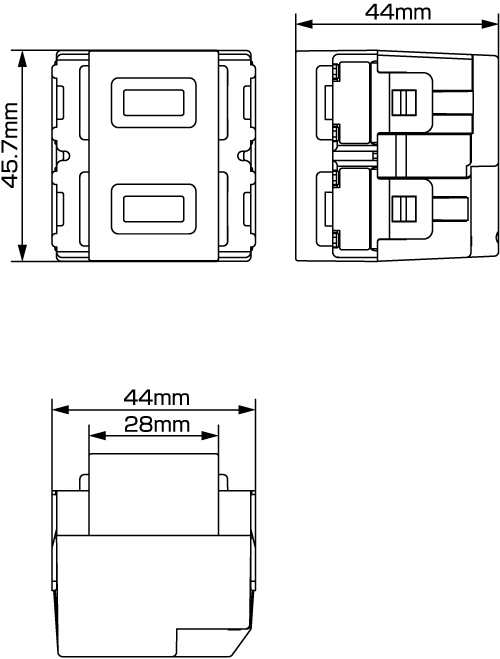

R3701

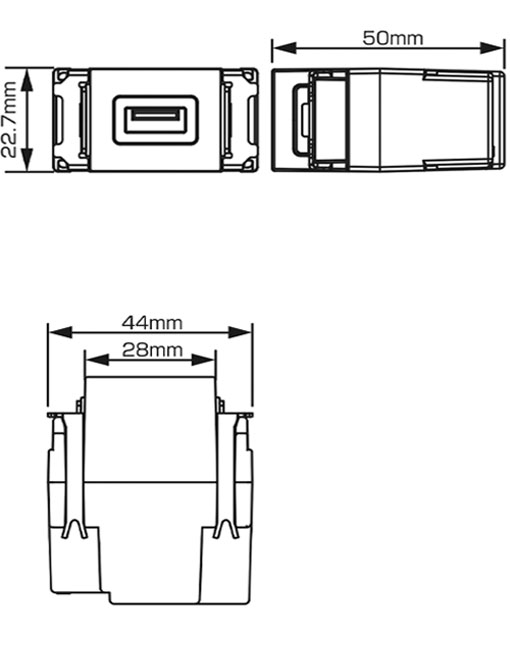

R3703

R3701

R3701

R3701

R3702

R3702

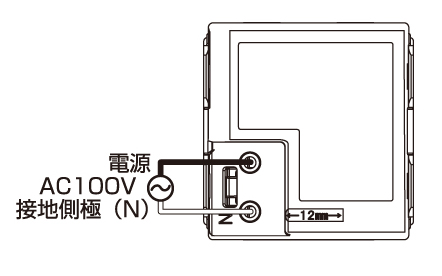

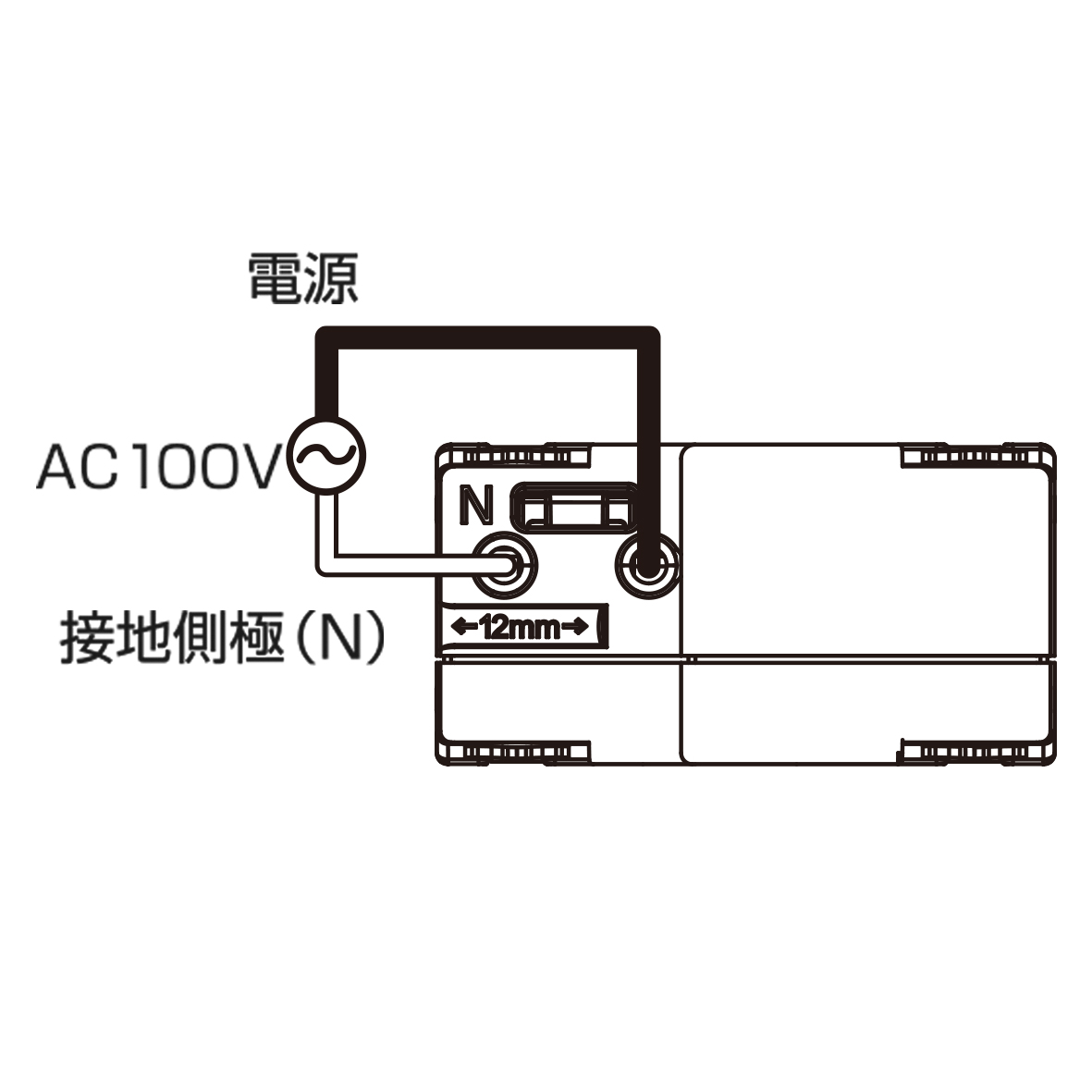

配線図

適用電線

φ1.6, φ2 銅単線専用

R3701

R3701・R3704

R3702

R3702

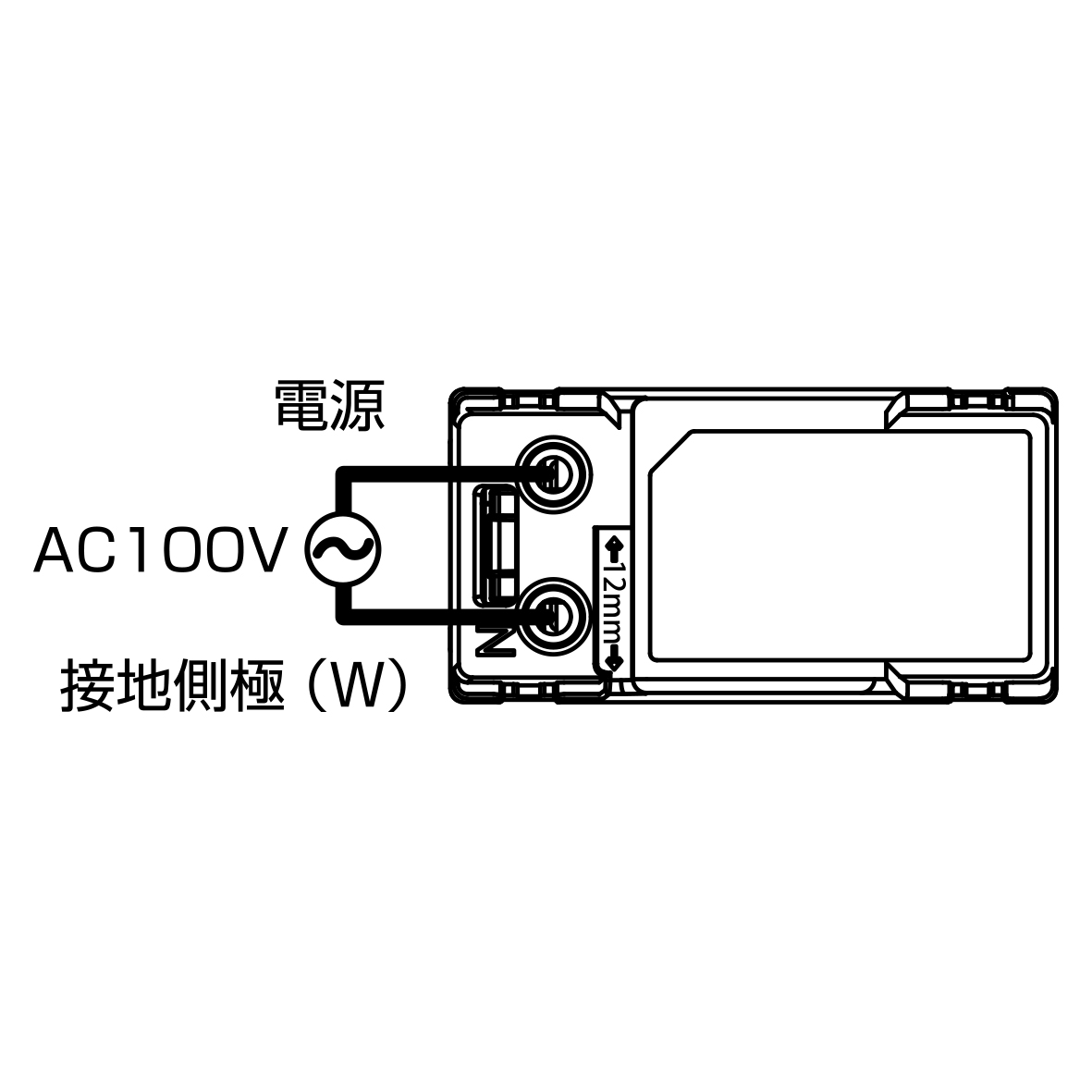

R3703

取扱説明書


R3701 R3702 R3703 R3704


埋込USB給電用コンセント取付枠及び化粧プレート適合表

メーカー R3702

R3703
/R3706
/R3707

東芝ライテック

ワイド・アイシリーズ NDG4301
NDG4302
NDG4303
WDG4303
WDG5413シリーズ,DG6113N,DG6313N  〇 〇  〇
WDG5416シリーズ,DG6116N,DG6316N  〇  〇  〇
WDG5415シリーズ,DG6115N,DG6315N  〇  〇  〇
WDG5415HR(WW)  〇  〇  〇
WDG5424シリーズ,DG6124N,DG6324N  〇  〇  〇
WDG5424HR(WW)  〇  〇  〇
WDG5419シリーズ,DG6119N,DG6319N  〇  〇  〇
WDG5418シリーズ,DG6118N  〇  〇
WDG5417シリーズ,DG6117N



 〇

WDG5428シリーズ  〇  〇  〇
WDG5427シリーズ  〇 〇   〇
WDG5426シリーズ  〇  〇  〇
WDG5437シリーズ  〇  〇   〇
WDG5436シリーズ  〇  〇  〇
WDG5445シリーズ  〇  〇  〇
WDG5422シリーズ,DG6122N,DG6322N 〇  〇
WDG5425シリーズ,DG6125N,DG6325N 〇  〇  〇
DG6128N,DG6328N 〇  〇  〇

WDG5449シリーズ

〇  〇  〇
WDG5411シリーズ,DG6111N,DG6311N      〇
WDG5412シリーズ,DG6112N,DG6312N      〇
WDG5442シリーズ      〇
WDG5414シリーズ,DG6114N,DG6314N      〇
WDG5423シリーズ,DG6123N,DG6323N      〇
WDG5443シリーズ      〇
NDG4314  DG7341(WW)      〇
NDG4315  DG7342(WW)  〇    〇
神保電器 NKシリーズ BS-C NKP-3UFシリーズ  〇  〇  〇
NKP-3UF-2シリーズ 〇  〇  〇
NKP-3UF-3シリーズ 〇  〇  〇
NKP-3UF-4シリーズ  〇  〇  〇
NKP-3UF-5シリーズ  〇  〇  〇
NKP-1UF PW     〇
NKP-2UF PW      〇
NKP-1UF-2 PW      〇
NKP-2UF-2 PW      〇
NKP-2+3UF PW  〇  〇  〇
NKP-3+2UF PW  〇  〇  〇
NKP-1+2UF PW
NKP-2+1UF PW      〇
NKP-1+3UF PW 〇  〇  〇
NKP-3+1UF PW 〇  〇  〇
BS-1PH NKPN-1UPシリーズ     〇
BS-2PH NKPN-2UPシリーズ      〇
Jワイドスリム BS-C
BS-K

WJD-1シリーズ,QWD-1シリーズ      〇
WJD-2シリーズ,QWD-2シリーズ      〇
WJD-3シリーズ,QWD-3シリーズ  〇  〇  〇
WJD-SNL3  〇  〇  〇
WJD-11シリーズ      〇
WJD-12シリーズ      〇
WJD-13シリーズ  〇  〇  〇
WJD-22シリーズ      〇
WJD-23シリーズ 〇  〇  〇
WJD-33シリーズ,QWD-33シリーズ  〇  〇  〇
WJD-111      〇
WJD-112      〇
WJD-113シリーズ  〇  〇  〇
WJD-123シリーズ  〇  〇  〇
WJD-132  〇  〇  〇
WJD-133シリーズ  〇  〇  〇
WJD-212      〇
WJD-213シリーズ 〇  〇  〇
WJD-222      〇
WJD-223シリーズ  〇  〇  〇
WJD-232  〇  〇  〇
WJD-233シリーズ  〇  〇  〇
WJD-313  〇  〇  〇
WJD-323  〇  〇  〇
WJD-333シリーズ,QWD-333シリーズ  〇  〇  〇
WJD-1113  〇  〇  〇
WJD-1123  〇  〇  〇
WJD-1133  〇  〇  〇
WJD-1223  〇  〇  〇
WJD-1233  〇  〇  〇
WJD-1323  〇  〇  〇
WJD-1333  〇  〇  〇
WJD-2133  〇  〇  〇
WJD-2223  〇  〇  〇
WJD-2233  〇  〇  〇
WJD-2313  〇  〇  〇
WJD-2323  〇  〇  〇
WJD-2333  〇  〇  〇
WJD-3113  〇  〇  〇
WJD-3133  〇  〇  〇
WJD-3233  〇  〇  〇
WJD-3333,QWD-3333シリーズ  〇  〇  〇
Jワイド(WJD) BS-C
BS-K

WJD-1シリーズ      〇
WJD-2シリーズ      〇
WJD-3シリーズ  〇  〇  〇
WJD-11シリーズ      〇
WJD-12シリーズ      〇
WJD-13シリーズ  〇  〇  〇
WJD-22シリーズ      〇
WJD-23シリーズ  〇  〇  〇
WJD-33シリーズ  〇  〇  〇
WJD-111      〇
WJD-112      〇
WJD-113シリーズ  〇  〇  〇
WJD-123シリーズ  〇  〇  〇
WJD-132  〇  〇  〇
WJD-133シリーズ  〇  〇
WJD-212      〇
WJD-213シリーズ  〇  〇  〇
WJD-222      〇
WJD-223シリーズ  〇  〇  〇
WJD-232  〇  〇  〇
WJD-233シリーズ  〇  〇  〇
WJD-313  〇  〇  〇
WJD-323  〇  〇  〇
WJD-333  〇  〇  〇
WJD-1113  〇  〇  〇
WJD-1123 〇  〇  〇
WJD-1133  〇  〇  〇
WJD-1223  〇  〇  〇
WJD-1233  〇  〇  〇
WJD-1323  〇  〇  〇
WJD-1333  〇  〇  〇
WJD-2133  〇  〇  〇
WJD-2223  〇  〇  〇
WJD-2233  〇  〇  〇
WJD-2313  〇  〇  〇
WJD-2323  〇  〇  〇
WJD-2333  〇  〇  〇
WJD-3113  〇  〇  〇
WJD-3133  〇  〇  〇
WJD-3233  〇  〇  〇
WJD-3333  〇  〇  〇
 Jワイド(WJE) WJK-1
WJK-2
WJK-3
WJK-4
WJT-1K
WJT-2K
WJT-3K
WJE-1     〇
WJE-2      〇
WJE-3  〇  〇  〇
WJE-11      〇
WJE-22      〇
WJE-12      〇
WJE-21      〇
WJE-13  〇  〇  〇
WJE-31  〇  〇  〇
WJE-23  〇  〇  〇
WJE-32  〇  〇  〇
WJE-33  〇  〇  〇
WJE-111      〇
WJE-113  〇  〇  〇
WJE-311  〇  〇  〇
WJE-123  〇  〇  〇
WJE-321  〇  〇  〇
WJE-223  〇  〇  〇
WJE-322  〇  〇  〇
WJE-213  〇  〇  〇
WJE-312  〇  〇  〇
WJE-133  〇  〇  〇
WJE-331  〇  〇  〇
WJE-233  〇  〇  〇
WJE-332  〇  〇  〇
WJE-313  〇  〇  〇
WJE-323  〇  〇  〇
WJE-333  〇  〇  〇
WJE-SNL3  〇  〇  〇
 ニューマイルドビー BS-C
BS-K
NKP-1UF PW,SLP-1UF      〇
NKP-2UF PW,SLP-2UF      〇
NKP-3UF PW,SLP-3UF  〇  〇  〇
NKP-1+3UF PW  〇  〇  〇
NKP-3+2UF PW  〇  〇  〇
NKP-3UF-2 PW,SLP-3UF-2  〇  〇  〇
NKP-1UF-2 PW      〇
NKP-2UF-2 PW      〇
NKP-1+2UF PW      〇
NKP-2+1UF PW      〇
NKP-3+1UF PW  〇  〇  〇
NKP-2+3UF PW  〇  〇  〇
NKP-3UF-3 PW,SLP-3UF-3  〇  〇  〇
NKP-3UF-4 PW  〇  〇  〇
NKP-3UF-5 PW  〇  〇  〇
BS-1PH  SLPN-1UP      〇
BS-2PH  SLPN-2UP
 ニューマイルドビーホームエレガンスプレート BS-C
BS-K
HBP-1Uシリーズ      〇
HBP-2Uシリーズ      〇
HBP-3Uシリーズ  〇  〇  〇
HBP-1U-2シリーズ      〇
HBP-1+2Uシリーズ      〇
HBP-1+3Uシリーズ  〇  〇  〇
HBP-2U-2シリーズ      〇
HBP-2+3Uシリーズ  〇  〇  〇
HBP-3U-2シリーズ  〇  〇  〇
HBP-1U-3シリーズ      〇
HBP-1U-2+3Uシリーズ  〇  〇  〇
HBP-1+2+3Uシリーズ  〇  〇  〇
HBP-1+3U-2シリーズ  〇  〇  〇
HBP-2U-3シリーズ      〇
HBP-2U-2+3Uシリーズ  〇  〇  〇
HBP-2+3U-2シリーズ  〇  〇  〇
HBP-3+2+3Uシリーズ  〇  〇  〇
HBP-3U-3シリーズ  〇  〇  〇
HBP-SNL+3Uシリーズ  〇  〇  〇
HBP-3U-4シリーズ  〇  〇  〇
 ニューマイルドビーエレガンスプレート BS-C
BS-K
 BP-1Uシリーズ
 BP-2Uシリーズ     〇
 BP-3Uシリーズ 〇  〇  〇
 ニューマイルドビー
エレガンスカセットプレート
11051  6541-1シリーズ      〇
6541-2シリーズ      〇
6541-3シリーズ  〇  〇  〇
 11052 6542-11シリーズ      〇
6542-12シリーズ      〇
6542-21シリーズ      〇
6542-13シリーズ  〇  〇  〇
6542-31シリーズ  〇  〇  〇
6542-22シリーズ      〇
6542-23シリーズ  〇  〇  〇
6542-32シリーズ  〇  〇  〇
6542-33シリーズ  〇  〇  〇
 ニューマイルドビー
エレガンスミニプレート
 BS-1M BP-1UM PW      〇
 BS-1M BP-2UM PW  〇    〇
 ニューマイルドビー
エレガンス機器用プレート
 BS-1P  BPN-1UP PW      〇
 BS-2P BPN-2UP PW      〇
 BS-3P  BPN-3UP PW      〇
 ニューマイルドビー
ニューメタルプレート
・ステンレスプレート
BS-C
BS-K
BP-1A,BP-1S      〇
BP-2A,BP-2S      〇
BP-3A,BP-3S  〇  〇  〇
BP-1+2A,BP-1+2S      〇
BP-1+3A,BP-1+3S  〇  〇  〇
BP-2A-2,BP-2S-2      〇
BP-2+3A,BP-2+3S  〇  〇  〇
BP-3A-2,BP-3S-2  〇  〇  〇
BP-1+3A-2,BP-1+3S-2  〇  〇  〇
BP-2+3A-2,BP-2+3S-2  〇  〇  〇
BP-3A-3,BP-3S-3  〇  〇
BP-3A-4,BP-3S-4  〇  〇  〇
BP-3A-5,BP-3S-5  〇  〇  〇

この表以外のプレート関しましてはお客様にてご確認の上、取付をお願い致します。


メーカー R3702

R3703

明工社

MLシリーズ

ML1511
ML1516
MLE1013 〇  〇  〇
MLE1024-31 〇  〇  〇
MLE1025 〇  〇  〇
MLE1026 〇  〇  〇
MLE1036-321,MLE1036-312 〇  〇  〇
MLE1037,MLE1037-322 〇  〇  〇
MLE1038 〇  〇  〇
MLE1039 〇  〇  〇
MLE1663 〇  〇  〇
MLE1665 〇  〇  〇
MLE1666 〇  〇  〇
MLE1667 〇  〇  〇
MLE1668 〇  〇  〇
MLE1669 〇  〇  〇
MLE16612 〇  〇  〇
MLE16615 〇  〇  〇
ML1673 〇  〇  〇
ML1674-31 〇  〇  〇
ML1675 〇  〇  〇
ML1676  〇 〇  〇
MLE1011     〇
MLE1012     〇
MLE1022-11     〇
MLE1023-21     〇
MLE1024     〇
MLE1661     〇
MLE1662     〇
MLE1663-21     〇
MLE1664     〇
MLE1671     〇
MLE1672     〇
ML1673-21     〇
MLE1674     〇
機器用 ML1521  ML1801W,ML1808W     〇
ML1522 ML1802W,ML1807W     〇
ML1523 ML1804W     〇
パナソニック アドバンスシリーズ WTL3710K WTL7001シリーズ
WTL7002シリーズ      〇
WTL7003シリーズ  〇  〇  〇
WTL7072シリーズ      〇
WTL7073シリーズ      〇
WTL7074シリーズ  〇  〇  〇
WTL7004シリーズ      〇
WTL7005シリーズ  〇  〇  〇
WTL7006シリーズ  〇  〇  〇
WTL7007シリーズ  〇  〇  〇
WTL7008シリーズ  〇  〇  〇
WTL7009シリーズ  〇  〇  〇
WTL7075シリーズ  〇  〇  〇
WTL7086シリーズ  〇  〇  〇
WTL7076シリーズ  〇  〇  〇
WTL7087シリーズ  〇  〇  〇
WTL7077シリーズ  〇  〇  〇
WTL7088シリーズ  〇  〇  〇
WTL7012シリーズ 〇  〇  〇
WTL7503シリーズ  〇  〇  〇
コスモシリーズワイド21                                    WTF3710K WTF7001シリーズ,WTF8001シリーズ
WTF7002シリーズ,WTF8002シリーズ      〇
WTF7003シリーズ,WTF8003シリーズ  〇  〇  〇
WTF7072シリーズ,WTF8072シリーズ      〇
WTF7073シリーズ,WTF8073シリーズ      〇
WTF7074シリーズ,WTF8074シリーズ  〇  〇  〇
WTF7004シリーズ,WTF8004シリーズ      〇
WTF7005シリーズ,WTF8005シリーズ  〇  〇  〇
WTF7006シリーズ,WTF8006シリーズ  〇  〇  〇
WTF7007シリーズ,WTF8007シリーズ  〇  〇  〇
WTF7008シリーズ,WTF8008シリーズ  〇  〇  〇
WTF7009シリーズ,WTF8009シリーズ  〇  〇  〇
WTF7075シリーズ,WTF8075シリーズ  〇  〇  〇
WTF7086シリーズ,WTF8086シリーズ  〇  〇  〇
WTF7076シリーズ,WTF8076シリーズ  〇  〇  〇
WTF7087シリーズ,WTF8087シリーズ  〇  〇  〇
WTF7077シリーズ,WTF8077シリーズ  〇  〇  〇
WTF7088シリーズ,WTF8088シリーズ  〇  〇  〇
WTF7503シリーズ,WTF8503シリーズ  〇  〇  〇
WTF7012シリーズ,WTF8012シリーズ  〇  〇  〇
WTC7112シリーズ,WT8112シリーズ  〇  〇  〇
取付枠付 WTF7071シリーズ,WTF8071シリーズ      〇
WTF3710K WTF9201K      〇
WTF9202K
WTF9203K  〇  〇  〇
WTF9273      〇
WTF9274  〇  〇  〇
WTF9204      〇
WTF9205  〇  〇  〇
WTF9206  〇  〇  〇
WTF9207  〇  〇  〇
WTF9208  〇  〇  〇
WTF9209  〇  〇  〇
WTF9212  〇  〇  〇
WCN3702 WCF8202WK      〇
コスモシリーズワイド21
(ラフィーネアシリーズ)
WTL3710K   WTX8003シリーズ,WTX7003S  〇  〇  〇
WTX8074シリーズ,WTX7074S  〇  〇  〇
WTX8005シリーズ,WTX7005S  〇  〇  〇
WTX8006シリーズ,WTX7006S  〇   〇 〇
WTX8500シリーズ,WTX7500S  〇  〇  〇
WTX8009シリーズ,WTX7009S  〇  〇  〇
WTX8077シリーズ,WTX7077S  〇  〇  〇
WTX8088シリーズ,WTX7088S  〇  〇  〇
WTX8503シリーズ,WTX7503S  〇  〇  〇
WTX8012シリーズ,WTX7012S  〇  〇  〇
コスモシリーズワイド21
(グレーシアシリーズ)
WTV6201シリーズ
WTV6203シリーズ   〇  〇  〇
WTV6274シリーズ   〇  〇  〇
WTV6206シリーズ   〇  〇  〇
WTV6207シリーズ   〇  〇  〇
WTV6275シリーズ  〇  〇  〇
WTV6209シリーズ  〇  〇  〇
クラシックシリーズ WN7300
WN7310
WN7501SWK      〇
WN7502SWK      〇
WN7503SWK  〇  〇  〇
WN7504SWK
WN7574SWK  〇  〇  〇
WN7505SWK  〇  〇  〇
WN7506SWK  〇  〇  〇
WN7507SWK  〇  〇  〇
WN7508SWK  〇  〇  〇
WN7509SWK  〇  〇  〇
 フルカラーシリーズ WN7300
WN7310
WN6001シリーズ、WN6701シリーズ、WN65019、WN7601K、WN7501010
WN6002シリーズ、WN6702シリーズ、WN65029、WN7602K、WN7502010
WN6003シリーズ、WN6703シリーズ、WN65039、WN7603K、WN7503010  〇  〇  〇
WN6073シリーズ、WN6773W、WN6573K、WN7673K、WN7573      〇
WN6004シリーズ、WN6704W、WN6504K、WN7604K、WN7501      〇
WN6074シリーズ、WN6774W、WN6574K、WN7674K、WN7574  〇  〇  〇
WN6005シリーズ、WN6705W、WN6505K、WN7605K、WN7505  〇  〇  〇
WN6006シリーズ、WN6706シリーズ、WN6506K、WN7606K、WN7506  〇  〇  〇
WN6072シリーズ,WN6772W      〇
WN6007シリーズ、WN6707W、WN6507K、WN7607K、WN7507  〇  〇  〇
WN6008シリーズ、WN6708W、WN6508K、WN7608K、WN7508  〇  〇  〇
WN6009シリーズ、WN6709W、WN6509K、WN7609K、WN7509  〇  〇  〇
WN6075シリーズ,WN6775W  〇  〇  〇
WN6086W  〇  〇  〇
WN6076W  〇  〇  〇
WN6087W  〇  〇  〇
WN6077W  〇  〇  〇
WN6012シリーズ、WN6512K、WN7612K、WN7512  〇  〇
WN6015シリーズ、WN6515K、WN7615K、WN7515  〇  〇  〇
WN6518K、WN7618K、WN7518  〇  〇  〇
WN3900  WN6071シリーズ、WN6571K、WN9501      〇
WN7300
WN7310
WNV1401シリーズ
WNV1402シリーズ      〇
WNV1403シリーズ  〇  〇  〇
WNV1473シリーズ      〇
WNV1404シリーズ      〇
WNV1474シリーズ  〇  〇  〇
WNV1405シリーズ  〇  〇  〇
WNV1406シリーズ  〇  〇  〇
WNV1407シリーズ  〇  〇  〇
WNV1408シリーズ  〇  〇  〇
WNV1409シリーズ  〇  〇  〇
 Sプレートシリーズ WCN3721
WCN3722
WCN3723
WCN3701
WCN3702
WCN3703
WCF8501シリーズ、WCF8502シリーズ、WCF8503シリーズ
WCF8401CW、WCF8402CW、WCF8403CW
     〇

この表以外のプレート関しましてはお客様にてご確認の上、取付をお願い致します。

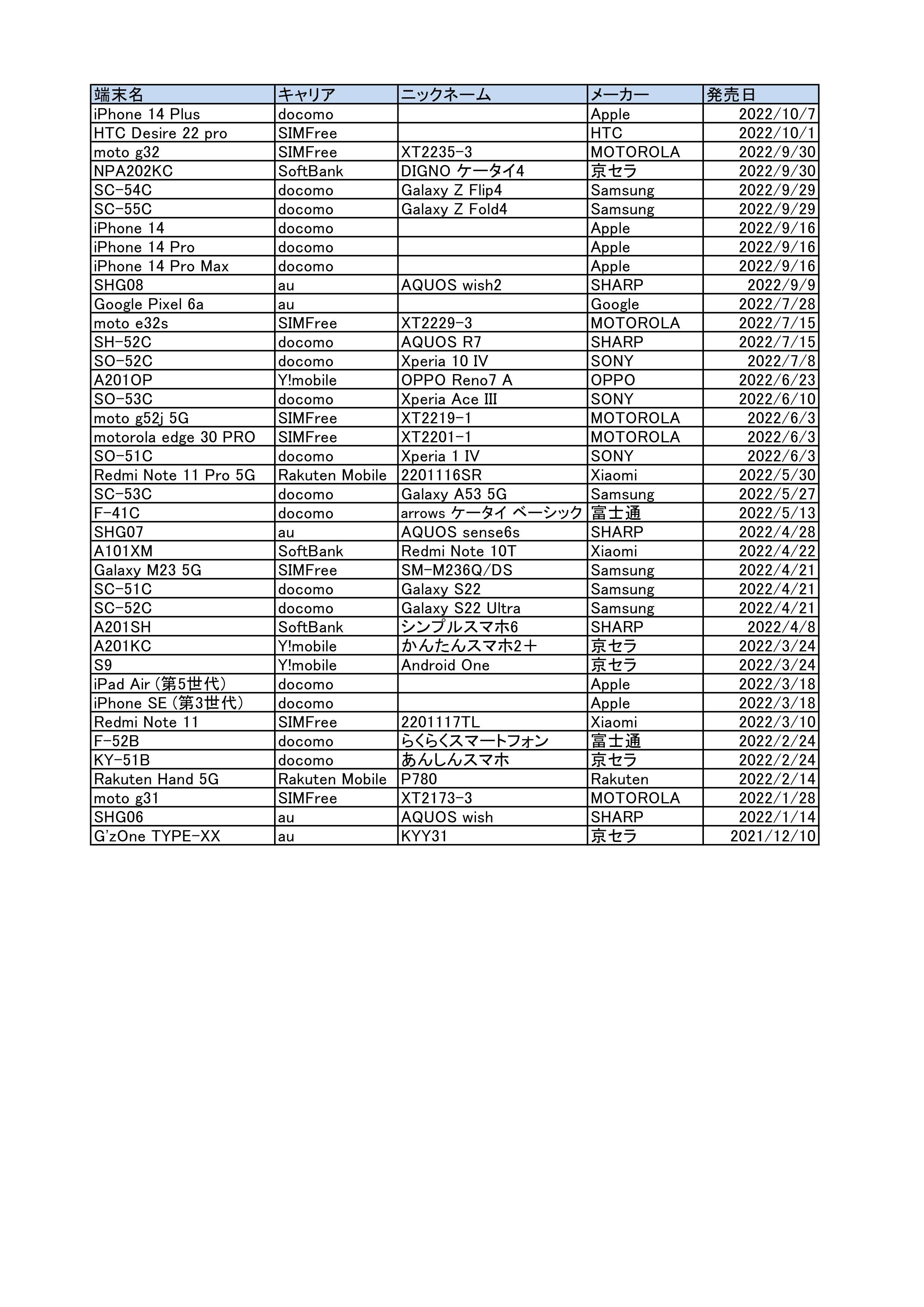

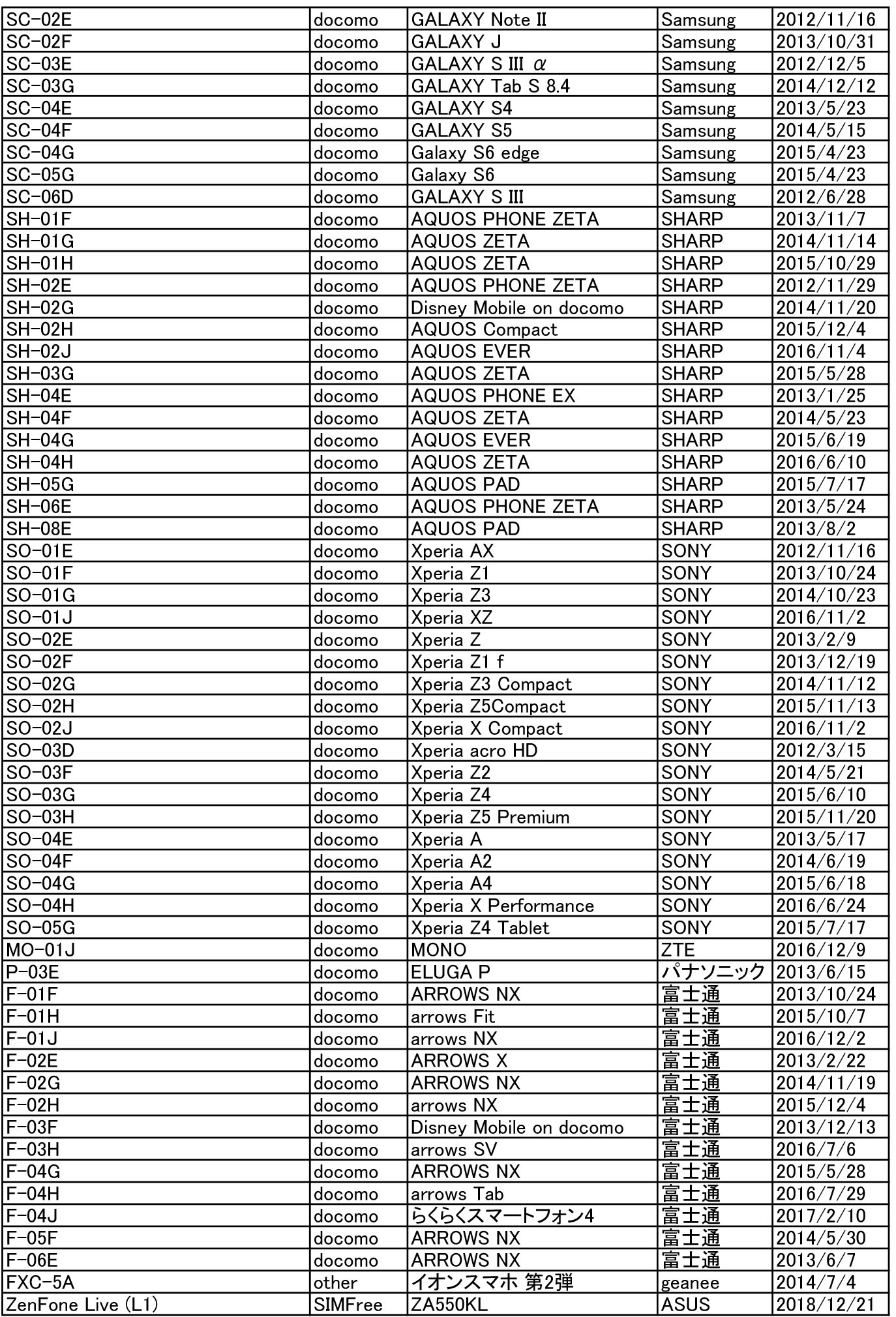

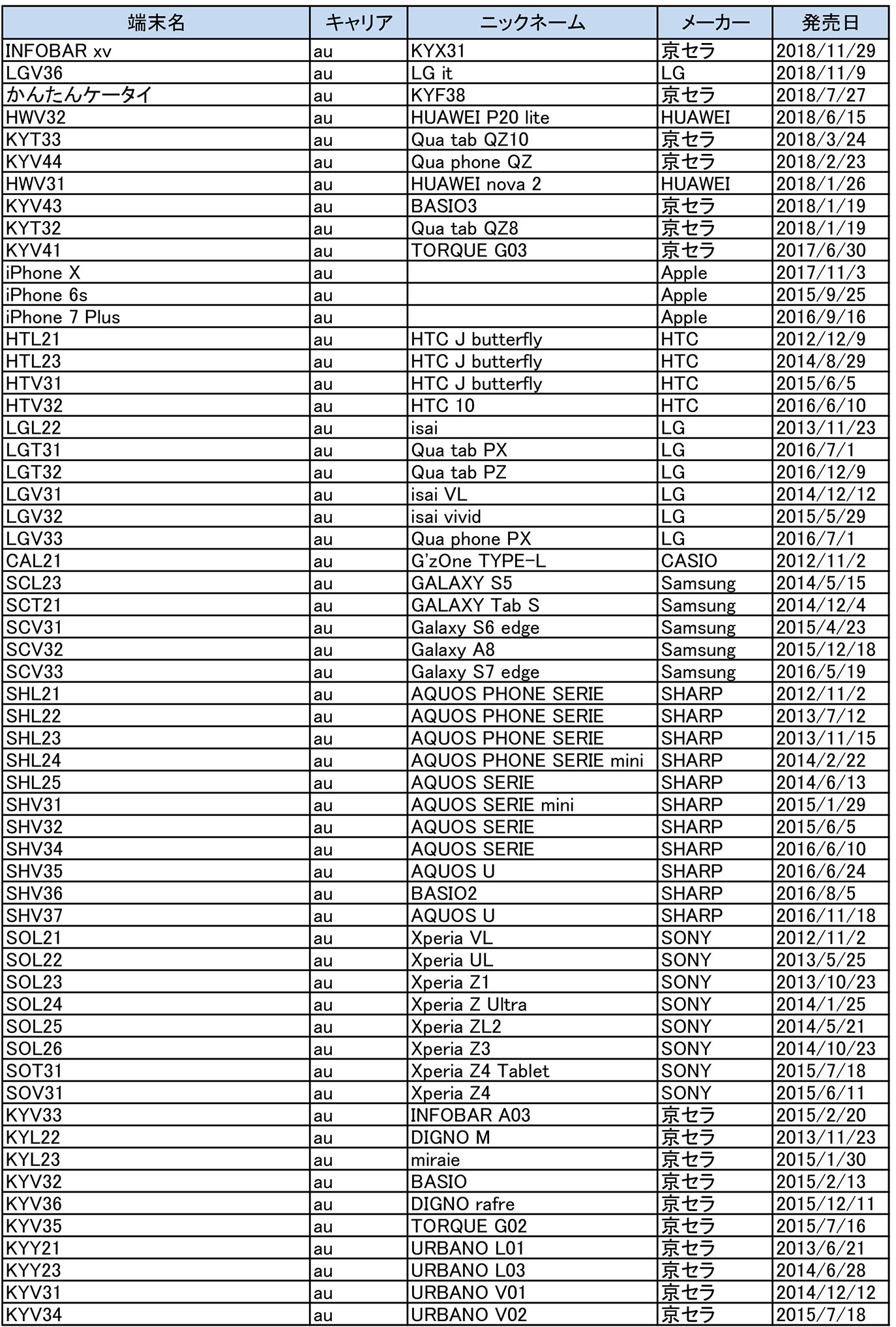

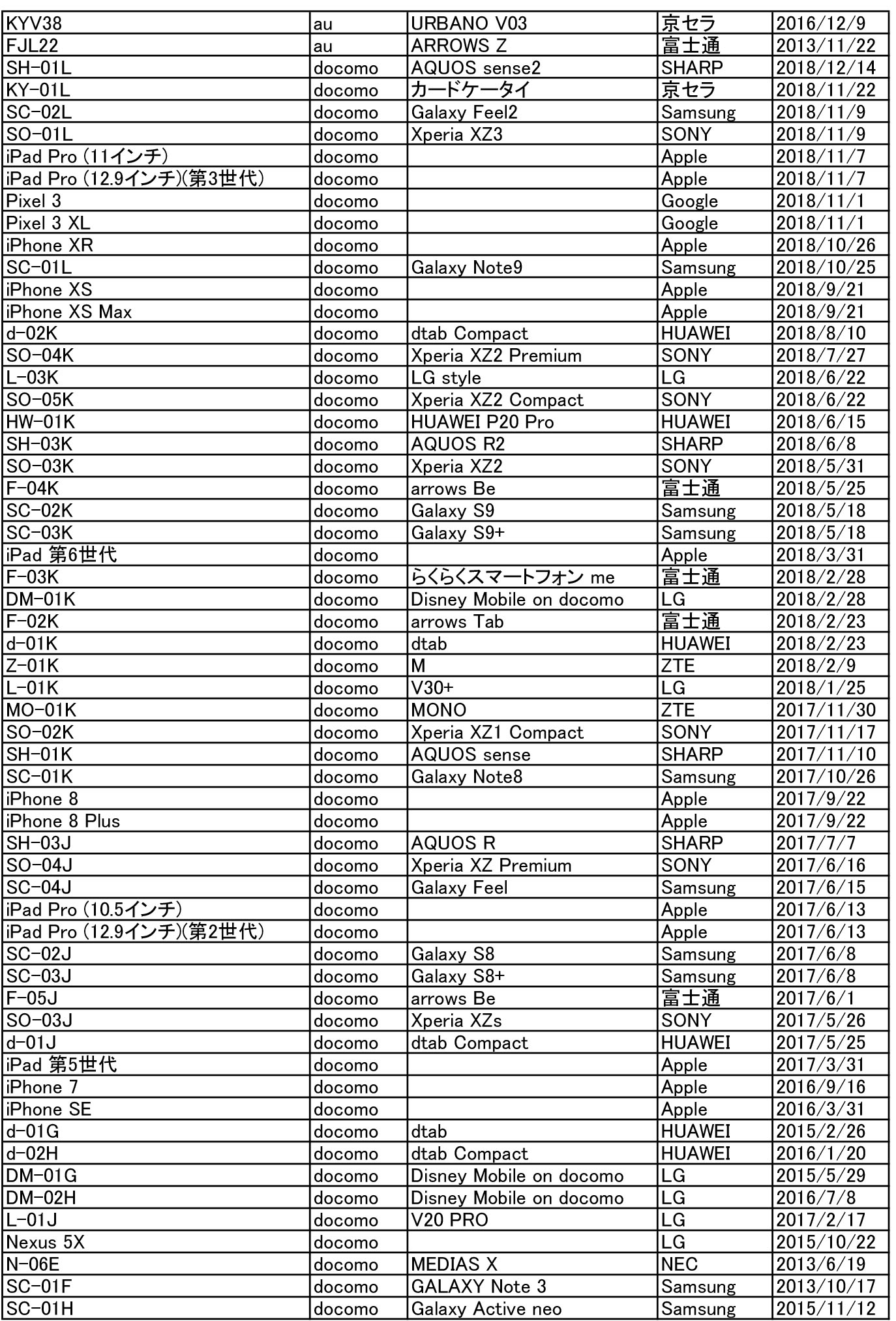

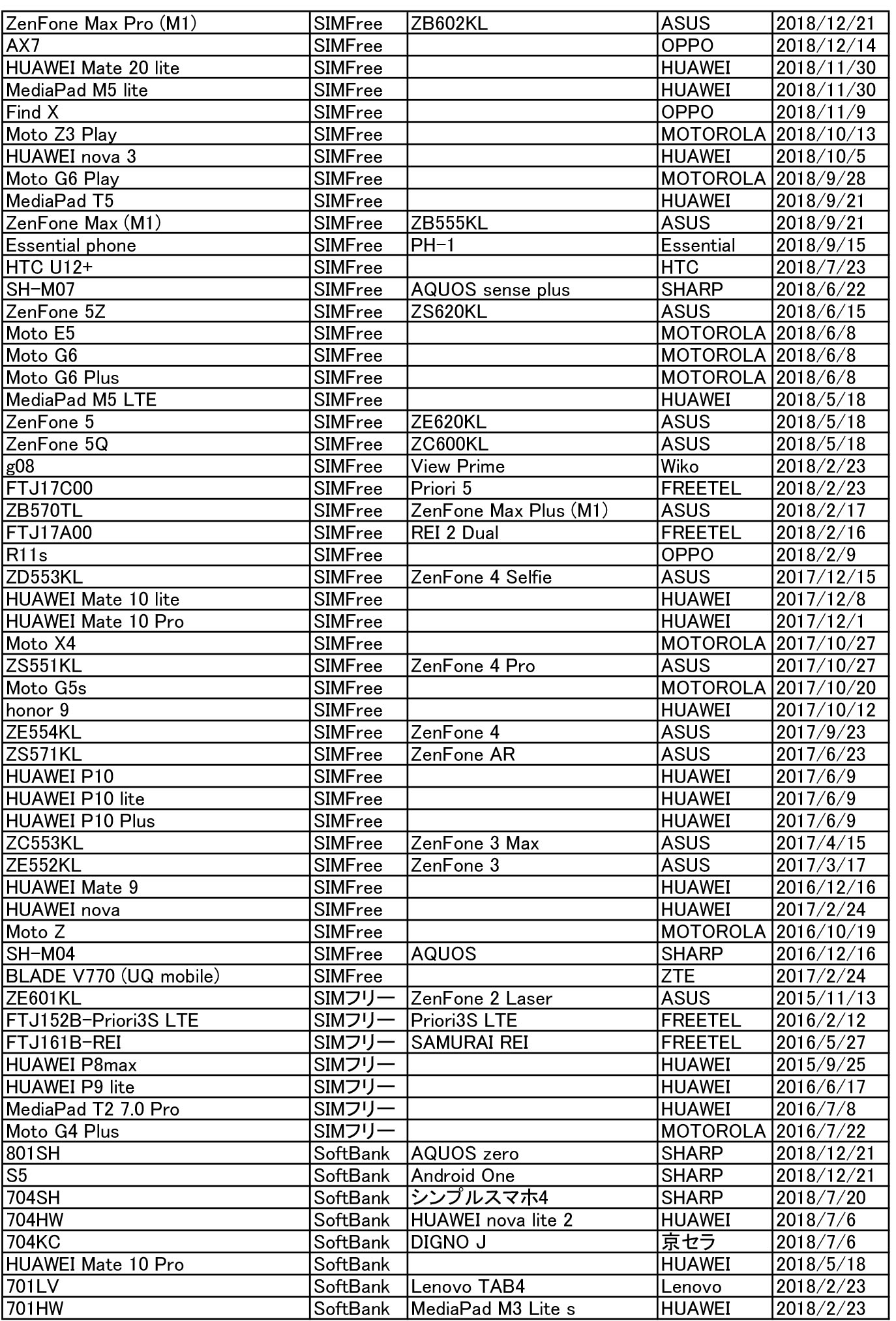

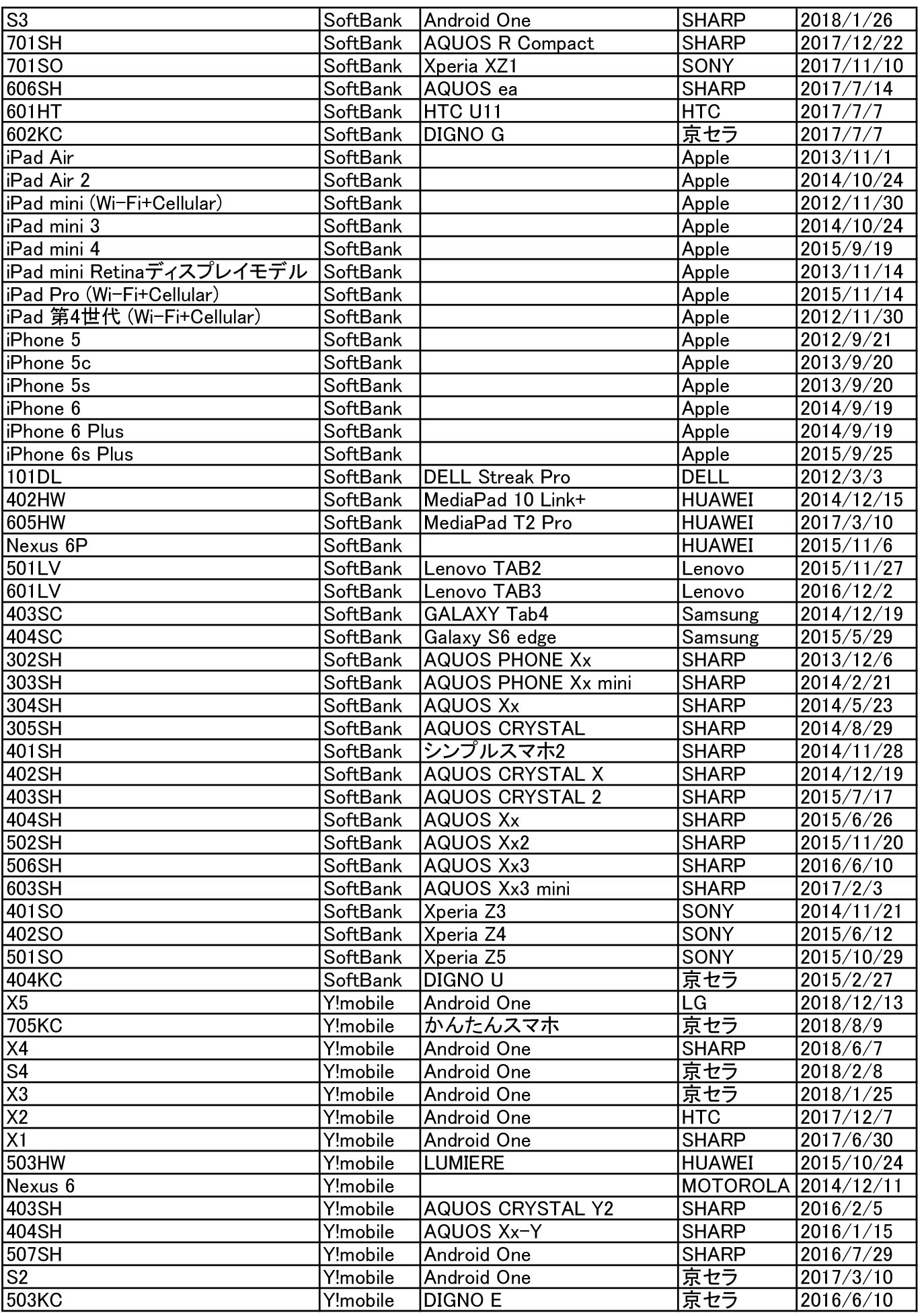

動作確認機種一覧 (最新機種)

2023年7月21日現在
