| 仕様 | 品番 | 寸法 H X W X L （単位:mm） |
定価 | 図面（PDU) | CAD（DXF） | 取扱説明書 |
|---|---|---|---|---|---|---|
| 100V30A12口 (20Aサーキットプロテクタ) |
R6176 | 29.5x55.4x1120 | ￥29,200 |  |
 |
 |
| 100V30A18口 (20Aサーキットプロテクタ) |
R6175 | 29.5x55.4x1360 | ￥31,600 | |
|
|

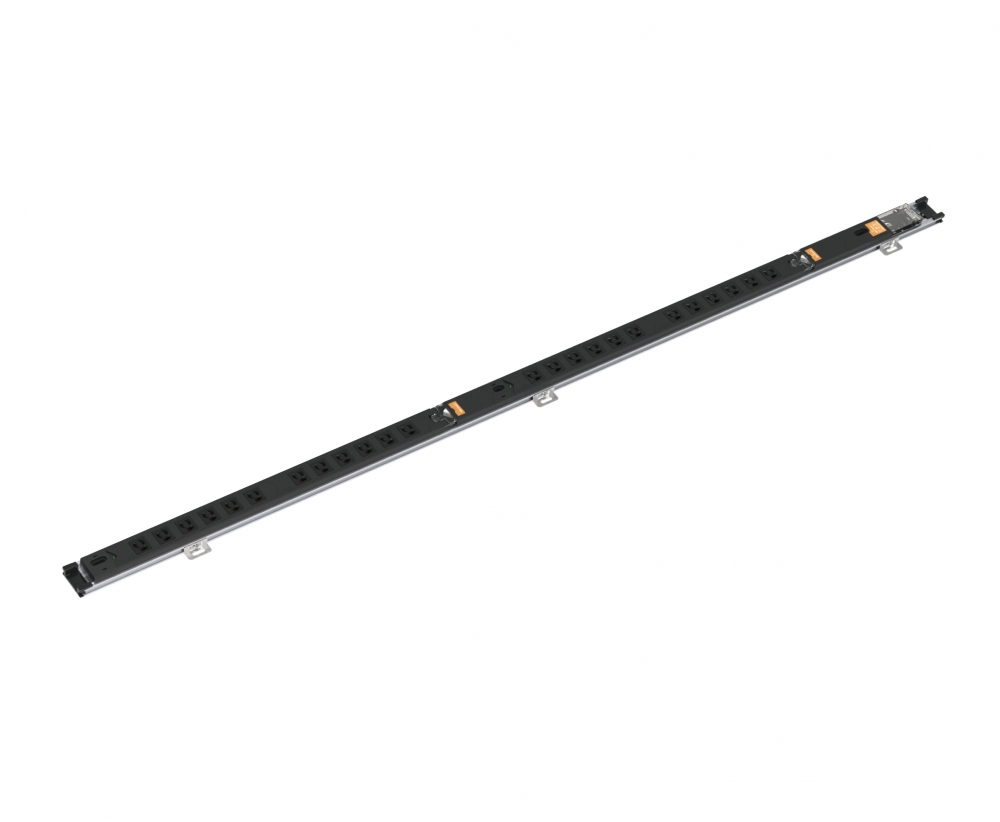

| 100V30A24口 (20Aサーキットプロテクタ) |
R6174 | 29.5x55.4x1680 | ￥36,200 | |
|
|
| 100V20A9口 | R6001 | 29.5x55.4x680 | ￥11,200 | |
|
|
| 100V20A12口 | R6002 | 29.5x55.4x840 | ￥12,400 | |
|
|
| 100V20A18口 | R6003 | 29.5x55.4x1080 | ￥15,800 | |
|
|
| 100V20A24口 | R6004 | 29.5x55.4x1400 | ￥20,000 | |
|
|
| 100V15A9口 | R6201 | 29.5x55.4x680 | ￥11,200 | |
|
|
| 100V15A12口 | R6202 | 29.5x55.4x840 | ￥12,400 | |
|
|
| 100V15A18口 | R6203 | 29.5x55.4x1080 | ￥15,800 | |
|
|
| 100V15A24口 | R6204 | 29.5x55.4x1400 | ￥20,000 | |
|
|
スライドレールタイプの特長
横にスクロールしてご覧いただけます。
 |
 |
 |
| LED表示 通電表示LEDを標準装備。 ※30A仕様は各系統に表示 |
抜止式差込口 接続したプラグを回転させることで抜止めになり、 不意の力によるプラグ抜けを防止します。 材質は熱に強い熱硬化性樹脂を採用。 |
結線部透明カバー採用 端子台は結線状態が一目で分かる透明カバーに なっております。 ※脱落防止のネジ固定タイプ |
 |
 |
 |

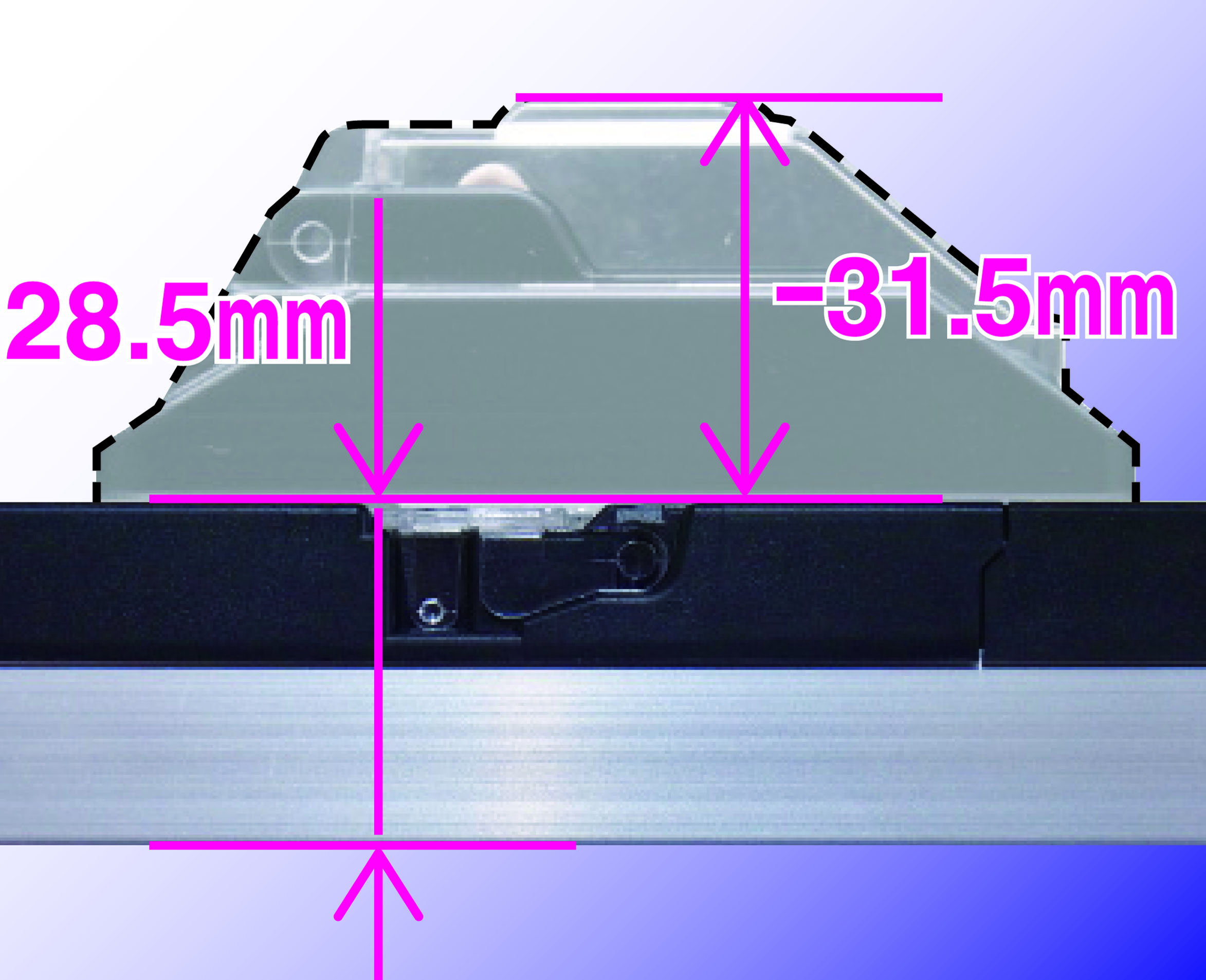

| 従来比50％以下（-31.5㎜）の厚みを実現 スリムタイプ本体厚み28.5㎜（スライドレールタイプは29.5㎜）。 |
サーキットプロテクタ搭載 誤作動防止の透明カバー付サーキットプロテクタ（20A×2）搭載。 |
本体取付金具 取付金具は取り外して対面にも取付が可能。 （９口/１２口：金具２ケ付属） （18口/２４口：金具３ケ付属） |
 |
 |
 |

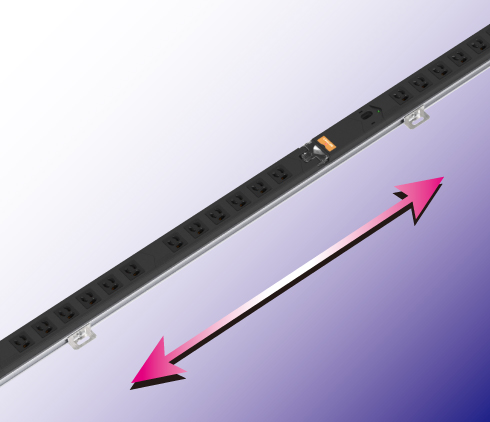

| 取付金具スライド式 取付金具をスライドさせることで 取付ピッチを自由に設定できます。 |
アルミボディ 軽量な上、丈夫なボディ |
透明保護カバー採用 サーキットプロテクタのツマミには誤作動防止の透明保護カバー付。通電/遮断状態が一目でわかります。 |
